Установка шноркеля на П-3 (Pajero III) Автор: Скиф

Обсуждение на форуме.

Приветствую,ну собсно вот-отчёт!

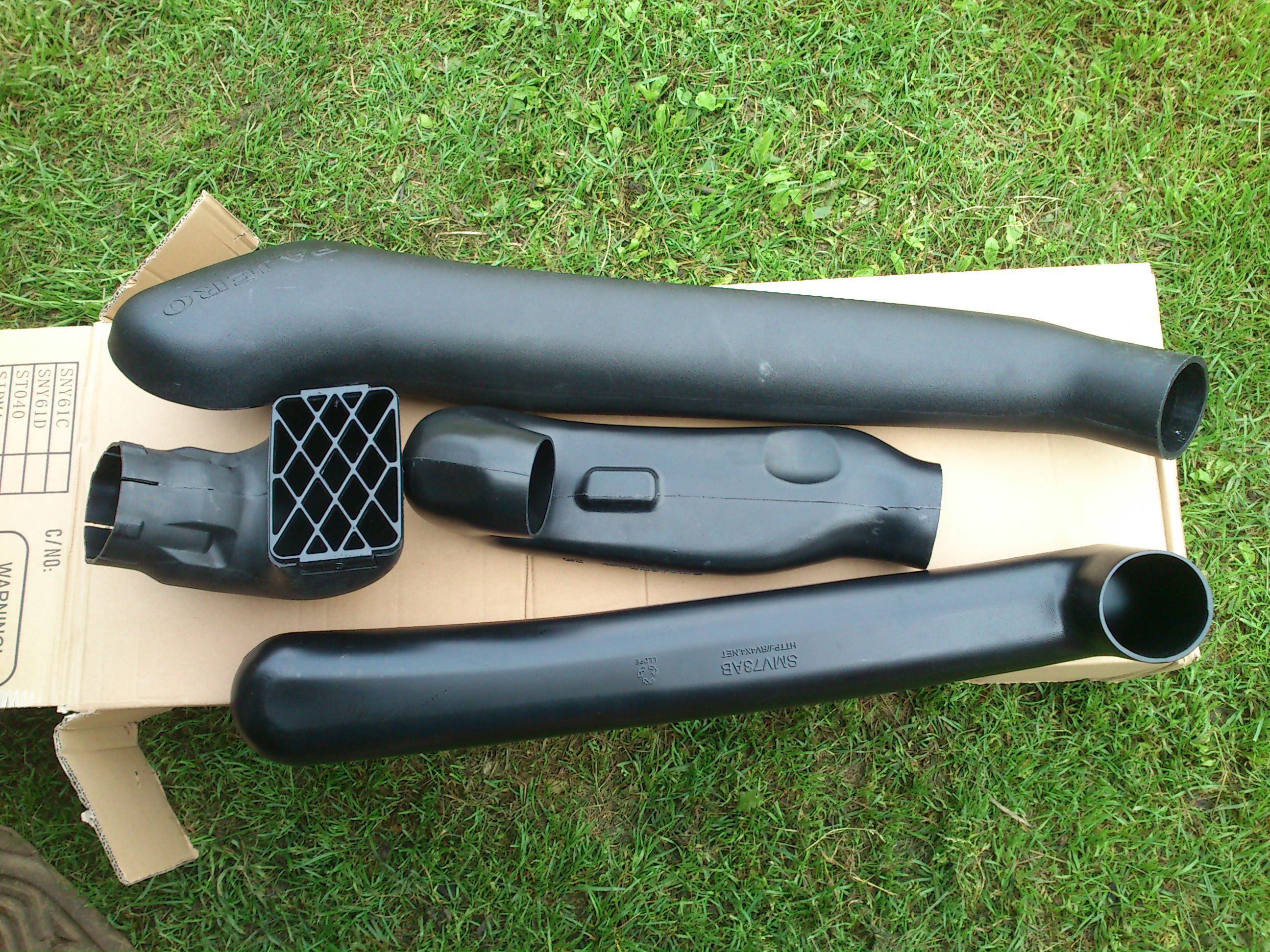

Ставил один,без пива,с обедом  Процесс занял примерно 5 часов чистыми.Осложнило всё,конечно,отсутствие инструкции и опыта  Начнём с комплекта крепежа-он почти такой же как и у сафаревского


Особенность защиты днища Pajero-III.


Замял радиатор интеркулера.
К счастью, совсем не сильно, пробить не успел, обошлось. При этом защита цела и внешне повреждений нет.
Постараюсь детально описать, что произошло и почему.

Радиатор интеркулера у дизельной тройки вынесен вниз, закрыт стабилизатором и защитой
(на фото снята)


Не знаю, кто из Японских конструкторов додумался до такого, мягко выражаясь, не лучшего решения, но в результате, мы имеет то, что имеем.

Теперь фотография с другого ракурса.


Как видно, радиатор крепится снузу через кронштейн крепления к силовому элементу.
В верхней части (на фотографии не видно) радиатор тоже крепится похожим кронштейном к силовому элементу.

Штатную защиту, которая стояла на машине выбросил сразу – слишком тонкая, совсем не подходит автомобилю, который время от времени используется, как экспедиционник.

А вот такая защита для Паджеро 3 продаётся и в Рольфе и на рынках.
Считал её весьма неплохим вариантом. Единственное изменение, внесённое в конструкцию – в ней для лучшего обдува радиатора были вырезаны проёмы, закрытые толстой стальной сеткой.


Далее схематично.
Так крепится защита.


Думаю, что проектировщики при создании защиты допустили 2 ошибки – точка крепления защиты на том же силовом элементе, к которому крепится радиатор – это раз, и отсутствие рёбер жёсткости, препятствующих разгибанию защиты при ударах – это два.

Могу с полной ответственностью сказать, что до сих пор не допустил ни одного, действительно “хорошего” удара по защите.

Несмотря на это, при мелких толчках и слабых ударах, защита постепенно разгибалась. Усилие передавалось на кронштейн, постепенно заминая радиатор интеркулера, сжимая его между кронштейнами креплений. При этом внешне разгиб остаётся практически незаметен.

Что происходит, схематично.

Соответственно, “лечится” эта ситуация достаточно просто – переносом точки крепления защиты ниже и созданием рёбер жёсткости.

Приварили дополнительную силовую втулку к старому кронштейну, а на переднюю часть защиты – несколько направляющих, из швеллера.
“Модифицированная” защита выглядит так.


Фотография защиты “вживую”.

Что ещё добавить? Конечно, информация эта будет полезна лишь небольшой части владельцев П3, которые используют машину, как экспедиционник, но это важно, так, как есть реальный шанс остаться “вдруг” с пробитым радиатором и без компрессии за сотни километров от дома. А все варианты зашиты интеркулера, продающиеся в Рольфе нуждаются в доработке.
